Ротатор на рыбалке: в поисках трофея
Получаем полную картину подводной обстановки вокруг своей лодки
Обнаружить стоянки рыбы — половина успеха на лодочной рыбалке. Подобрать для этого рыбопоисковый сонар (эхолот), детально рисующий на своем экране все, что находится под водой, в наше время несложно. Проблема в другом: у большинства имеющихся в продаже моделей экранная картинка показывает лишь то, что попадает в поле охвата луча датчика сонара, т. е. в пределах конуса с углом при вершине 135–160º.
Что же вне пределов? Этого мы не увидим — датчик обычно жестко зафиксирован в одном положении на днище или транце нашей лодки. Но ведь в мертвой зоне датчика может как раз и находиться долгожданный трофей, а мы его попросту не обнаружим. Как быть? Нам поможет специальный механизм, новейший комплекс «живого сканирования» — ротатор.
Что такое живое сканирование
Живое сканирование (LiveScope, Live Sonar — разные производители эхолотов называют это по-своему, хотя принцип действия одинаков) — современная технология гидролокации, позволяющая видеть на экране эхолота в режиме реального времени не только рельеф дна, но и его текущие изменения по мере движения лодки, непрерывные перемещения рыб, игру приманки и реакцию на нее подводных обитателей. И если эхолоты предыдущих поколений сканировали толщу воды серией импульсов, чередуя затем на экране ряд статичных фотоизображений (фактически рисуя на экране то, что уже проплыли), то живое сканирование обновляет кадр многократно за секунду, создавая эффект «подводного видео». И даже на неподвижной, заякоренной лодке мы с помощью живого сканирования увидим, как рыба подплывает к приманке или как заходит вглубь коряжника.
Как ротатор взаимодействует с эхолотом

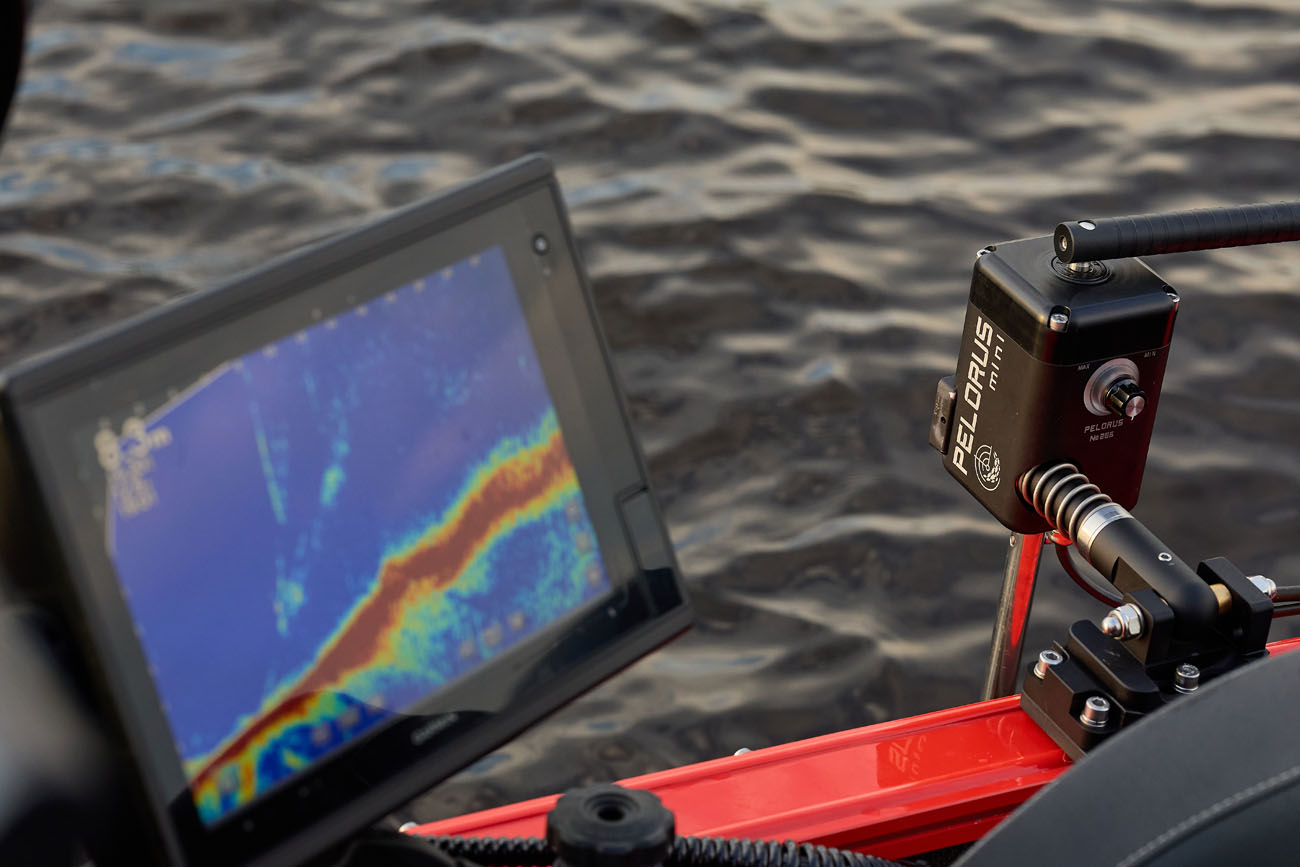

Механическую часть функционала системы живого сканирования обеспечивает ротатор. Вообще, этот механизм используется во многих областях техники. Он предназначен для контролируемого вращения вокруг своей оси (вплоть до 360º) какого-либо рабочего органа. А на рыбалке электромеханический ротатор позволяет вращать датчик живого сканирования с полным оборотом, что помогает рыболову максимально подробно изучить окружающее лодку водное меню. Это дает возможность не только искать достойную рыбу и определять выгодные моменты для результативной ловли, но и менять свою тактику в зависимости от сиюминутной активности рыбы.
Функциональное назначение ротатора
Датчики систем гидролокации предыдущего поколения жестко фиксировались или на дне корпуса лодки, или с помощью специальных кронштейнов на ее транце. Они были ориентированы только в одном направлении — вниз или вперед по ходу судна. Это, понятно, налагало существенные ограничения на получение реальной картины подводного пространства, находящегося вокруг. Теперь же благодаря ротатору, вращающему в горизонтальной плоскости датчик эхолота вокруг его поперечной оси, появилась возможность полноценного кругового обзора. Можно направлять луч эхолота в любую сторону при движении судна, а также получать живую картинку на экране, находясь на якорной стоянке. Значительно точнее и комфортнее стал анализ донной поверхности; кроме того, ускорился поиск рыбы и упростилось ее удержание в луче датчика эхолота.
Составные части и их назначение
Ротатор, служащий для управляемого поворота в горизонтальной плоскости датчика живого сканирования, — это компактный электромеханический прибор-моноблок. Составляющие части данного моноблока приведем ниже.
Составная цилиндрическая штанга из нержавейки

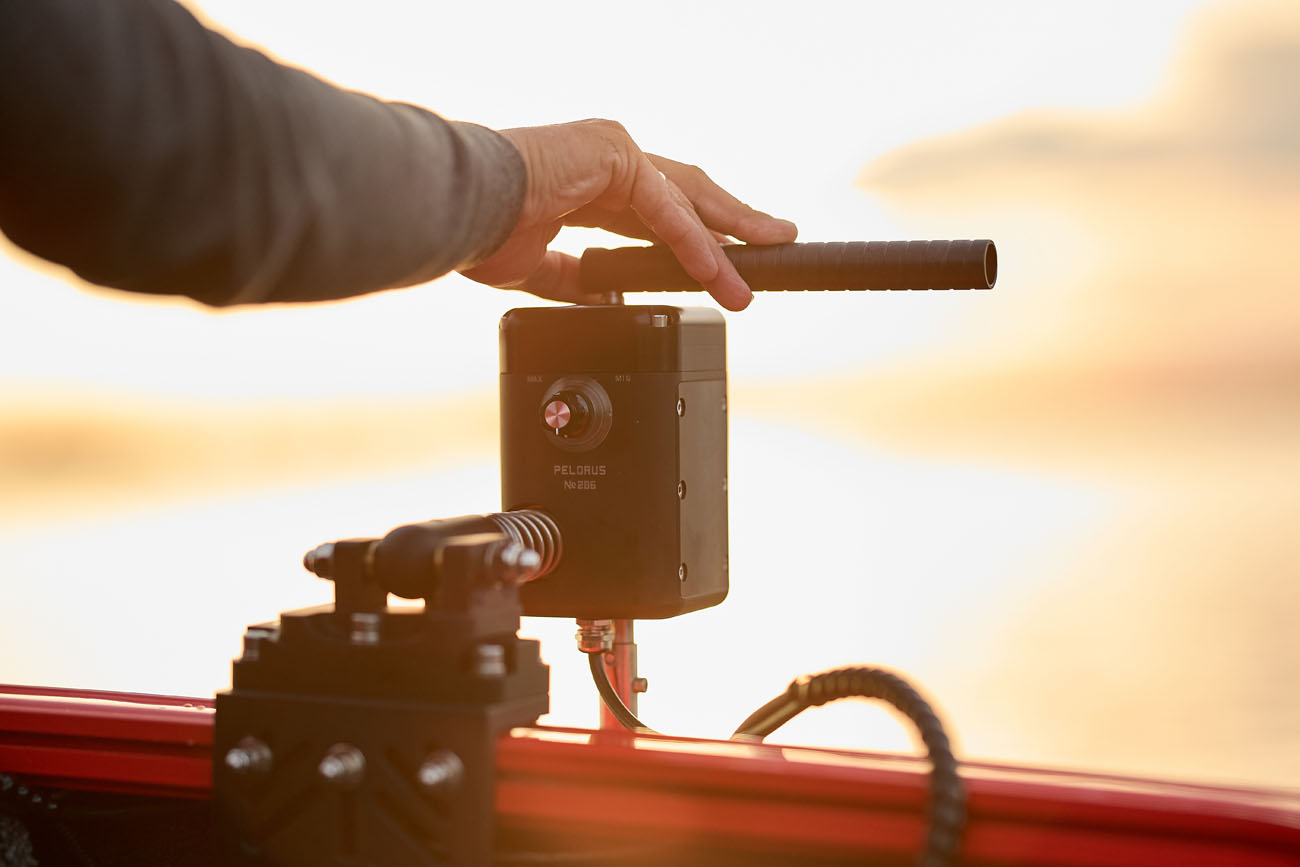

Центральная ее часть находится внутри корпуса, там же расположен привод от двигателя для ее вращения. Есть устройство для складывания/раскладывания штанги. После присоединения нижней части составной штанги на ее конце устанавливается узел для крепления датчика эхолота. Верхняя часть штанги выходит из корпуса, к ней присоединяется ручка-указатель направления обзора датчика.
Длина вылета штанги должна быть от 100 до 240 мм. Для небольших лодок, а также мелководья, чтобы датчик не цеплял дно и траву, — 100–130 мм. Для лодок средних размеров — 160–200 мм. Если речь идет о высоких бортах и глубоких водоемах, чтобы датчик ушел от помех и работал в чистой воде, — до 240 мм.
Шаговый электромотор
Этот элемент вращает штангу и обеспечивает уверенную работу автосканирования даже при высокой скорости лодки.
Вспомогательное оборудование
К нему относятся различные коммутационные компоненты и датчики. Все это тоже находится внутри корпуса моноблока.
Отдельно для ротатора поставляются беспроводные пульт и педальный механизм управления вращением датчика. Они удобны, когда манипулируешь ротатором на ходу лодки, ведешь приманку в воде или меняешь функцию управления. Ручной пульт имеет высокую чувствительность, вращение осуществляется дискретным способом, при котором один шаг составляет от одного до трех градусов поворота датчика, что позволяет очень точно удерживать цель в луче эхолота. А это одна из важнейших функций высокотехнологичной рыбалки. Пульт защищен от дождя и брызг, а педали полностью герметичны.

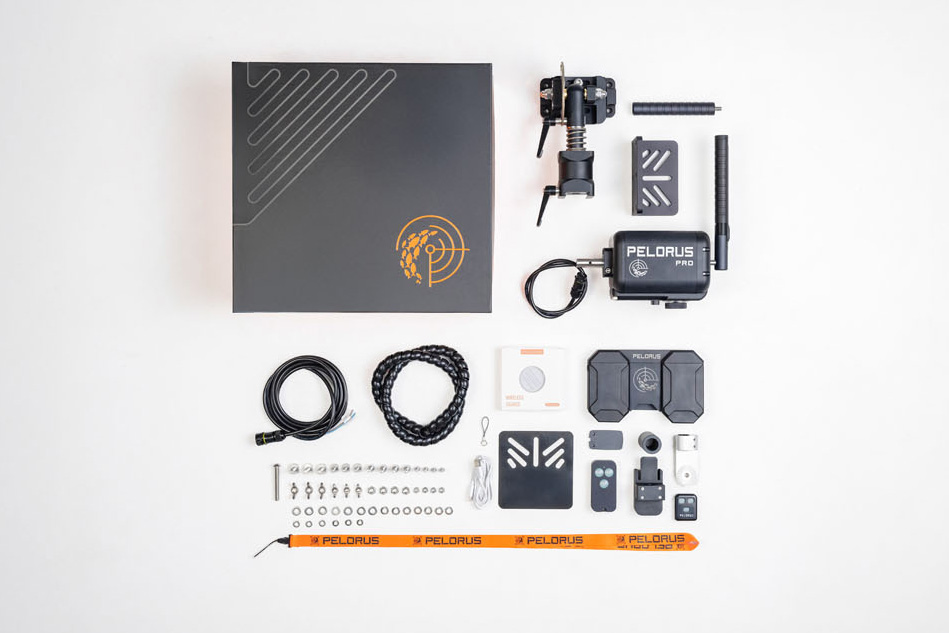

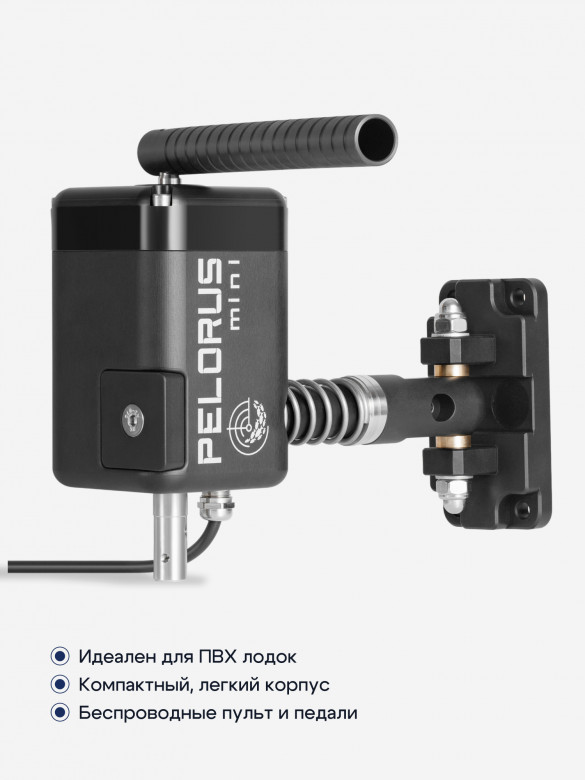

Собирается и регулируется моноблок фирмой-производителем. Обычно он поставляется в антикоррозийном водонепроницаемом корпусе (например, таком, как у ротатора для эхолота Pelorus Mini). Задача же рыболова — вынуть моноблок из фирменной спецсумки, установить его на лодке в удобном для манипуляций месте, собрать штангу, присоединить к ней датчик, ручку-указатель и подключить коммутационные кабели к эхолоту. Все, теперь можно рыбачить!
Режимы работы ротаторов
Как правило, их несколько.
Обычный режим
Рыболов управляет поисковым вращением датчика с помощью ручного пульта или педалей.
Слежение
Если обнаружен трофей или рыбья стая, ротатор автоматически удерживает заданное рыболовом направление сканирования, даже если лодка меняет курс под действием ветра или сильного течения.
Поиск
Ротатор автоматически сканирует заданный рыболовом сектор — вплоть до 360°. По умолчанию же сектор сканирования установлен с углом при вершине 160°.
Автобазирование
Этот режим позволяет всегда сканировать относительно направления вперед по курсу лодки.
Пассивное торможение / мотор ротатора выключен
Тогда для ручного поиска используется ручка-указатель.
Важна также надежность устройства для крепления ротатора на лодке. Производители предлагают несколько систем для этого. Например, для алюминиевых катеров или лодок с пластиковым профилем — крепление в Т-паз (T-slot), для надувных ПВХ-лодок и RIB — крепление на леер (рейлинг, трубу), для классических металлических или стеклопластиковых лодок с узким планширем — универсальный вариант: струбцина или скоба, которая зажимает борт. Вообще, широкий выбор креплений и кронштейнов на отечественном рынке дает возможность использовать ротатор как на простых ПВХ-лодках, так и на судах с нестандартными бортами.
Ротатор для датчика живого сканирования обеспечивает высокую точность исследования подводного пространства и позволяет вручную или автоматически изменять угол обзора. Это необходимый девайс для тех рыболовов, которые используют датчики Garmin Panoptix LiveScope, Lowrance Active Target, Mega Live от Humminbird.
