Как проверить износ цепи велосипеда: признаки, инструменты и сроки замены

Велосипедная цепь — расходник, который без своевременной замены способен вывести из строя всю трансмиссию. Если вовремя обнаружить износ, то вы спасете себя от дорогого ремонта и сведете проблему к покупке новой цепи. Это экономит деньги, время, нервы и избавляет от лишней возни с железом в самый неподходящий момент.

Как устроена цепь и почему она изнашивается

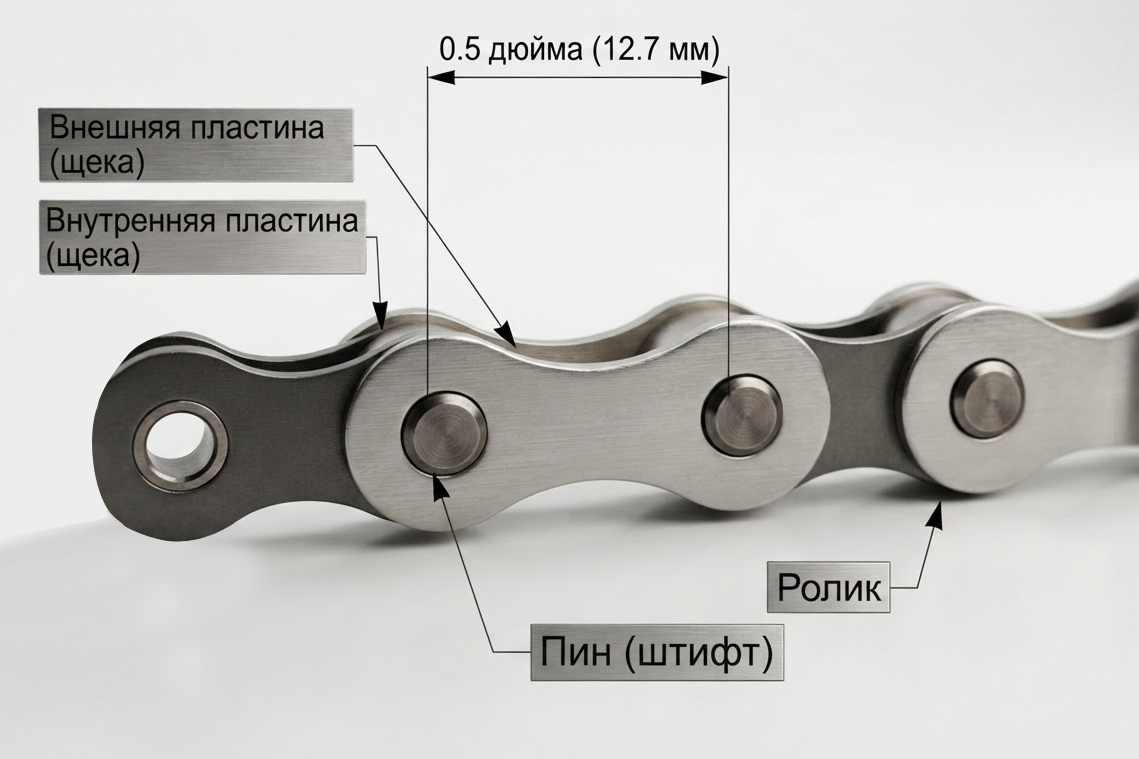

Цепь велосипеда состоит из множества металлических пластин (внутренних и внешних), соединенных короткими стержнями, которые называются пин (штифт). На каждый такой стержень надет подвижный ролик. Именно он принимает на себя удар и соприкасается с зубьями звезд.

Шаг цепи 0.5 дюйма (12.7 мм) — промышленный стандарт. Хотя конструкция кажется жесткой и монолитной, внутри каждого полузвена при движении и изгибах постоянно происходит трение.

Существует миф, что цепь растягивается под нагрузкой, как резиновый жгут. На самом деле стальные пластины не меняют форму и длину от усилий ног. Если бы металл действительно так легко деформировался, велосипеды рассыпались бы после первой же серьезной горки.

Настоящая механика растяжения кроется исключительно в износе внутренних поверхностей. В зазоры между пинами и роликами неизбежно попадает дорожная пыль, влага и песок. Эта смесь превращается в грубую наждачную пасту. С каждой поездкой пины истончаются, а внутренние стенки роликов стачиваются изнутри. В соединениях появляется люфт — лишнее свободное пространство.

Из-за этих микроскопичных потерь металла зазор во внешнем и внутреннем звене увеличивается, и пины отдаляются друг от друга. Шаг цепи становится больше базовых 12.7 мм на крошечную долю миллиметра. Но в масштабах всей цепи, где таких соединений больше сотни, эти погрешности складываются и превращаются в лишний сантиметр или два общей длины.

Зубья на кассете и передних звездах нарезаны строго под стандартный заводской шаг цепи. Когда он удлиняется, цепь перестает четко ложиться в пазы. Теперь она давит не в основание зуба, а на его боковую часть, постепенно соскальзывая и стачивая металл.

Со временем зубья звезд меняют форму и становятся похожими на тонкие загнутые плавники. Если запустить ситуацию до такого состояния, обычная замена цепи уже не поможет. Новая деталь с эталонным шагом 0.5 дюйма просто не совпадет с изношенными звездами и будет постоянно проскакивать при любом сильном нажатии на педали.

В итоге копеечный износ маленьких стержней приводит к необходимости купить новую трансмиссию. Именно поэтому важно вовремя поймать момент, когда цепь уже стерлась, но еще не успела испортить дорогостоящие звезды велосипеда.

Признаки изношенной цепи

• Проскоки и прыжки под нагрузкой: при сильном нажатии на педали (особенно во время подъема в горку или резкого разгона) цепь начинает с треском перескакивать через зубья звезд.

• Посторонний хруст и шум: даже на чистой и свежесмазанной трансмиссии появляется постоянный металлический шелест, скрежет или хруст из-за несовпадения шага звеньев и шага звезд.

• Ухудшение четкости переключения: передачи настраиваются с трудом, переключаются с задержкой или «скидываются» сами по себе — удлинившаяся цепь теряет жесткость и точность позиционирования.

• Заметное провисание: на нижних передачах цепь выглядит расслабленной, начинает сильнее болтаться и активно бить по правому перу рамы велосипеда даже на небольших неровностях.

• «Акульи плавники» на кассете: при визуальном осмотре зубья самых ходовых звезд выглядят истонченными, асимметричными и острыми, что прямо указывает на запущенный износ, при котором цепь уже уничтожила кассету.

Как измерить износ: линейка, штангенциркуль и калибр

Самый быстрый способ измерить износ — использовать специальный калибр (chain checker). Это металлическая пластина, которую нужно вставить между звеньями сверху. На калибре выбиты значения, обычно — от 0.5% до 1%. Если измерительная сторона проваливается на 0.5% — значит, цепь поношена, но еще безопасна. Если на 0.75%, пора покупать новую деталь. Проваливание до отметки 1% означает, что цепь полностью выработала ресурс кассеты и уже испортила звезды.

Пример работы калибра. Сторона 1.0 не проваливается, сторона 0.75 проваливается почти полностью — значит, скоро стоит задуматься о смене цепи.

При отсутствии калибра выручит обычная длинная линейка. Замерять нужно участок ровно в 12 полных звеньев (от центра первого пина до центра тринадцатого). У новой цепи это расстояние составляет 304.8 мм. Значение 306.4 мм указывает на критический износ, когда деталь пора менять. Если линейка показывает 307.9 мм и более, это запущенный случай — цепь безнадежно растянута.

Третий метод — проверка штангенциркулем. Нужно выставить на нем расстояние 119 мм, вставить губки для внутренних замеров между звеньями и раздвинуть их до упора. На новой цепи прибор покажет ровно 119 мм. Значение 120.6 мм — это сигнал к срочной замене расходника. Если же штангенциркуль раздвинулся до 120.9 мм и более, металл критически изношен и трансмиссию придется обновлять целиком.

Таблица пороговых значений износа

Обратите внимание, что значения в таблице не универсальные, и критический износ зависит от количества скоростей — об этом читайте ниже.

Пороги замены по типу трансмиссии: 7–12 скоростей

Кроме общих цифр, нужно учитывать количество передач на велосипеде. Чем больше звезд в кассете (чем больше скоростей), тем более тонкие и технологичные детали используются в трансмиссии. У современных многоскоростных систем допуски зазоров минимальны, а расстояния между звездами настолько малы, что даже крошечное удлинение звеньев мгновенно портит четкость переключения и стачивает дорогой металл.

Именно поэтому порог износа, который считается вполне нормальным для простого прогулочного байка, станет фатальным для спортивного велосипеда. Для удобства контроля стоит ориентироваться на жесткие стандарты замены в зависимости от количества скоростей.

Пороги замены цепи по типу трансмиссии

Велосипеды с одной скоростью — отдельный разговор. На синглспидах и байках с планетарными втулками цепь шире, массивнее и прочнее, а из-за отсутствия перекосов при движении она изнашивается медленнее. Высокие и толстые зубья односкоростных звезд легко прощают удлинение звеньев, поэтому критический порог замены здесь составляет 1.0% и выше.

Если калибра под рукой нет, износ можно определить по натяжению: когда заднее колесо в пазах рамы отодвинуто назад до упора, но цепь все равно заметно провисает, — пришло время обновить деталь.

Что будет, если затянуть с заменой

Если затянуть с обновлением цепи, она начнет стремительно уничтожать всю трансмиссию. Из-за увеличившегося шага звеньев металл буквально срезает зубья на задних и передних звездочках.

Авторитетный сайт bikeradar.com формулирует классическое сервисное правило: одна кассета (набор задних звезд) способна пережить три-пять своевременных замен цепи. Если упустить момент, даже одна цепь укатает кассету до состояния «нулевого» зацепления. В запущенных случаях растянутые звенья повреждают еще и ведущие передние звезды (систему), что превращает мелкое обслуживание в капитальный ремонт велосипеда.

Цена ошибки

• Своевременное решение: покупка одной только цепи.

• Запущенный случай: покупка цепи, новой кассеты и передних звезд + оплата комплексной работы мастера в сервисе.

Откладывая замену расходника на потом, вы увеличиваете финальную стоимость ремонта в несколько раз.

Укатывание узлов в ноль имеет смысл только на самых дешевых прогулочных байках, где весь комплект деталей стоит копейки. На современных многоскоростных велосипедах такая беспечность гарантированно нанесет серьезный удар по карману.

Уход за цепью: как продлить ресурс

Помните, что чистота — главный фактор, влияющий на скорость износа. Своевременная мойка и правильная смазка цепи работают не хуже, чем покупка дорогих компонентов. Даже бюджетная цепь проживет долго, если внутри ее роликов нет абразивной каши из песка, уличной грязи и стальных опилок. Чтобы не доводить звезды до состояния «акульих плавников», когда новая цепь начинает проскакивать с громким хрустом, ухаживайте за трансмиссией по четкой инструкции.

Пошаговая инструкция по уходу

1. Очистка от грязи. Тщательно очистите цепь и звезды кассеты специальной жесткой щеткой со смывкой (обезжиривателем) или мыльным раствором. Нужно удалить весь старый наждачный слой из песка и отработанного масла.

2. Сушка. Насухо протрите звенья чистой ветошью. Наносить смазку на влажный металл нельзя — она не проникнет внутрь роликов.

3. Выбор типа смазки. Подберите состав под погоду. Смазка для сухой погоды (Dry) не притягивает пыль, но легко смывается лужами. Смазка для влажной погоды (Wet) густая, отлично защищает в дождь, но быстро собирает на себя дорожную грязь.

4. Нанесение. Аккуратно нанесите по одной капле средства строго на каждый ролик цепи. Смазывать внешние пластины бессмысленно — состав должен работать только внутри соединений.

5. Удаление излишков. Прокрутите педали назад в течение минуты, чтобы смазка распределилась по пинам, а затем насухо вытрите цепь снаружи тряпкой. Лишнее масло на поверхности притянет новый песок уже за первую поездку.

Самый эффективный способ сэкономить на запчастях — метод трех цепей. Купите три одинаковых расходника и меняйте их по кругу каждые 500–600 км. При такой схеме цепи и звезды кассеты изнашиваются одновременно и медленно, подстраиваясь друг под друга. Это защитит металл от критического растяжения цепи и продлит жизнь всей трансмиссии в три раза.

Если вы все же ставите новую деталь на слегка поношенные звезды, дайте ей 50–100 км на притирку — избегайте резких стартов в гору и не вставайте на педали, пока металл не привыкнет к новым точкам контакта.
